浅谈除尘器用普通电磁脉冲阀的分类和性能？

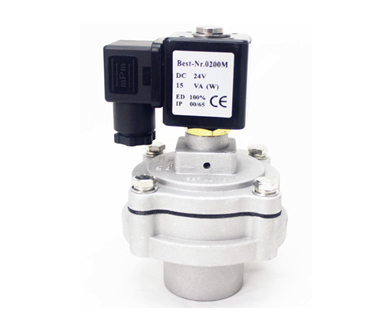

　　1)直角式脉冲阀结构与作业原理 直角式脉冲阀的 指是阀的空气进出口管成90°直角，故称直角阀。直角式脉冲阀的结构和外形如图所示。由图可知，阀内的膜片吧脉冲阀分为前、后两个气室，当接通紧缩空气时，紧缩空气经过气流孔进入后气室，此刻后气室压力将膜片紧贴阀的输出口，脉冲阀处于“封闭”状况。

　　脉冲喷吹操控仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔翻开，后气室敏捷泄压，膜片后移，紧缩空气经过阀输出口喷吹，脉冲阀处于“敞开”状况。紧缩空气瞬间从阀内喷出，构成喷吹气流。

　　当脉冲操控仪电信号消失，脉冲阀衔铁复位，后气室室卸压孔封闭，后气室压力升高使膜片紧贴阀出口，脉冲阀又主语“封闭”状况。

　　2)吞没式脉冲阀结构与作业原理 吞没式脉冲阀选用吞没于气包中的设备办法，故称吞没式。吞没式脉冲阀结构和外形如图所示，它与其它结构办法比较，减少了流道阻力，下降了喷吹气源压力，因此适用于压力低的场合，且可下降能源消耗和延伸膜片寿数。

　　吞没式脉冲阀作业原理使膜片把脉冲阀分成前、后两个室，当接通紧缩空气时，紧缩空气经过气流孔进入后气室，此刻后气室压力将膜片紧贴阀的输出口，脉冲阀处于“封闭”状况。

　　当脉冲操控仪的电信号使脉冲阀衔铁移动，阀后气室放气孔翻开，后气室敏捷失压，膜片移动，紧缩空气经过阀输出口喷吹，脉冲阀处于“敞开”状况。此刻瞬间喷出紧缩空气气流。

　　脉冲阀操控仪电信号消失，脉冲阀衔铁复位，后气室放气孔封闭，后气室压力升高使膜片紧贴阀出口，脉冲阀又处于“封闭”状况。

　　3)直通式脉冲阀的结构和作业原理 直通式脉冲阀的结构 点是空气进出口中心线在一条直线上，故称直通阀，其结构和外形如图。脉冲阀膜片把脉冲阀分为前、后两个气室，接通紧缩空气时脉冲阀处于封闭状况，敞开动作原理与直通阀相同，仅仅气流喷射时的活动方向如图。直通式脉冲阀的优点是设备便利，可用于气箱脉冲除尘器;缺陷是气流经过阀体时阻力较大。

　　2.技能要求

　　1)电磁脉冲阀正常作业的条件

　　①环境温度：-25-55℃

　　②环境空气中无腐蚀性介质

　　2)外观 外表经过防腐处理，无漆层掉落、毛刺、裂纹;标牌上文字明晰。

　　3)气源条件

　　①气源压力：0.2-0.6MPa

　　②气源介质：温度为+10-30℃，经过除油、除水处理的洁净气体。

　　4)防护等级 复合IP65

　　5)敞开电压 在上限气源压力状况瞎，≤85%的标称电压值。

　　6)封闭气源才能 在下限气源压力状况下电信号消失后电磁脉冲阀应立即正常封闭。

　　7)敞开呼应时刻 在上限作业气源压力状况下，电信号的电压值为规范值，宽度≤0.03s阀应能正常敞开。

　　8)耐压功能 应能接受0.7MPa的压力无走漏。

　　9)绝缘功能

　　①电磁线圈对外壳绝电阻值应≥1MΩ。

　　②电磁线圈对外壳耐压。当标称输入电压值≤24V时，能接受AC500V、50Hz电压，历时1min无击穿现象。当标称输入电压值>24V而≤220V时，能接受AC1500V、50Hz的电压，历时1min无击穿现象。

　　10)电磁回路功能 在未接气源状况下，输入≤85%的标称电压值，衔铁应立即吸住膜片;信号消失后，衔铁应立即开释。

　　11)抗轰动功能 能接受频率为20Hz、全幅值为2mm、继续30min的抗震功能。

　　12)膜片使用寿数 在规则条件下累计喷吹≥100万次。

　　3、耗气量

　　1)单阀次耗气量 脉冲阀的耗气量因生产商、标准和应用条件等不同改变很大，但阀次耗气量一般能够经过查找产品样品得到。如图是三个品牌脉冲阀耗气量的实验数据。从图中能够看出，耗气量是图中曲线所围住的面积，严格地说是在压力改变情况下曲线的积分值。

　　2)紧缩空气耗气量计算

　　3)耗气量的实验办法 经过实验，测出喷吹终了气包压力，用公式可计算出脉冲阀每次的喷吹耗气量。

　　4)阀门喷吹功能比照 见表如图

　　①阀门喷吹功能时有以下几条参数来衡量的：

　　A.t3值小p3值大，电磁脉冲阀在喷吹时压力峰值上升速率高，可使取得大的反向加速度，进步清灰作用;

　　B.电磁脉冲阀在喷吹时，在具有高的压力峰值上升的速率，同时又具有的单位时刻喷吹量时，可使电磁脉冲阀有高的清灰才能;

　　C.T2、t3、t5和p2值小时，电磁脉冲阀具有好的灵敏性和流通性。

　　②阀门的质量奖直接影响除尘器的运转状况：

　　a.阀门清灰气量太小将导致除尘器的运转阻力增加;

　　b.单个阀门的失效将导致整个清灰体系瘫痪;

　　c.毛病阀门的鉴别 困难。

　　③怎么反叛阀门的质量是否可信：

　　a.阀门供货商能否向用户供给质量保证书及原产地证书;

　　b.阀门供货商能否向用户书面供给5年以上的质保;

　　c.阀门供货商能否书面供给多个5年以上实际运转的成功事例及运营。

　　4.单阀背负过滤面积

　　在喷吹设备设计合理的前提下，一个WATSON脉冲阀能背负的过滤面积见表。从这一面积能够断定用一个脉冲阀能带多少条及何种标准的滤袋。由于各厂家脉冲阀功能不 相同，所以一个脉冲阀背负过滤面积也不同，高功能的脉冲阀背负的过滤面积较大。

　　5.使用寿数

　　进口脉冲阀在一般作业环境下膜片部分使用寿数100万次以上不会发生走漏。电磁阀线圈500万次以上不发生击穿，阀体毕生保用。

　　应留意有些场合在设备时 的O形密封圈都要涂上合适的润滑剂。 脉冲阀的装置办法都配有密封垫圈; 别是“起浮”密封垫使用气包内的空气压力固定在气包外表，所以只要气包外表到达平光亮，可不需对阀与气包的触摸部分进行机械加工。

　　6.设备办法

　　要检查在承认脉冲阀完好无缺的情况下进行设备。

　　①脉冲阀直接设备在气包外壁的法兰座上，喷吹管横穿过气包，设备图纸所示进行设备。依照阀门说明书配对适当的喷吹管和设备件，尽量避免将阀门倒装在气包的底部。假如阀门装备储气罐和闷头衔接器，闷头衔接器仅用于密封用处，不能够作为结构支撑部件用处。不能够 自依托闷头衔接器固定喷吹管和气包。喷吹管和气包都 别的 立固定。

　　②拧紧闷头螺母， 大扭力为20N*m。拧紧出气管，拧力为20N*m。

　　③衔接操控电线到每个电控阀的连线座中，留意入线口不能朝上避免雨水流入。或许经过接头盒一段尼龙管衔接气控阀和电磁组装盒。

　　④确保进步的紧缩气源洁净及枯燥。给气包体系进步适中的气压并检查是否有设备走漏。对气包进行压力充气，主张对气包充气 高压力8MPa。

　　⑤测试脉冲阀的喷吹次第，测试 的先导阀是否操作正常，脉冲喷吹声响是否洪亮。

　　⑥直角式、吞没式和直通式脉冲阀设备办法分别见图

　　所谓脉冲阀是指在给出瞬间电信号时经过这种阀门的气流好像脉冲现象相同有时间短崎岖的改变，故称脉冲阀。行业规范界说的电磁脉冲为电磁先导阀和脉冲阀组合在一起，受电信号操控的膜片阀。
